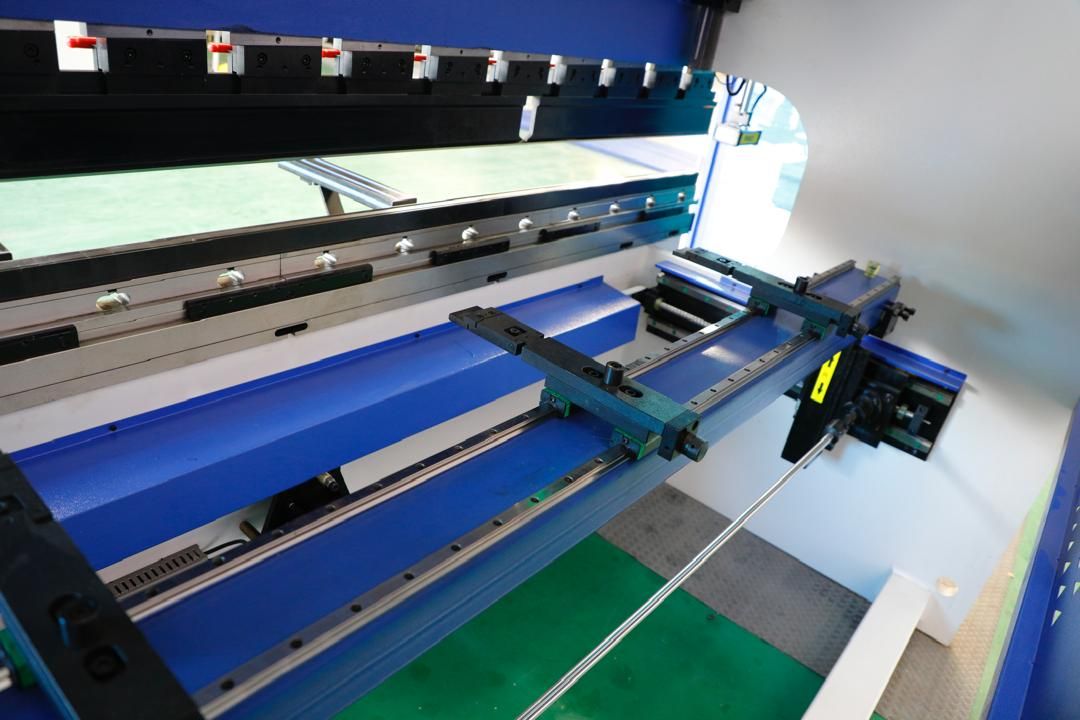

Станок предназначен для высокоточной гибки металлических листов и профилей. Оснащен системой числового программного управления (ЧПУ) и торсионной осью для равномерного распределения усилия. Подходит для автоматизированного и полуавтоматического режимов работы.
Технические характеристики:
Модель: WC67K-160T/3200
Номинальное усилие гибки: 1600 кН (160 тонн)
Длина гибки: 3200 мм
Расстояние между стойками: 2550 мм
Максимальная высота открытия: 460 мм
Глубина горловины: 340 мм
Ход ползуна: 200 мм
Мощность двигателя: 11 кВт
Точность и скорость:
Точность позиционирования (ось X): ±0,025 мм
Повторяемость позиционирования (ось X): ±0,015 мм
Точность позиционирования (ось Y): ±0,02 мм
Повторяемость позиционирования (ось Y): ±0,01 мм
Скорость ползуна:
Быстрый ход вниз: 60 мм/с
Рабочий ход: 10 мм/с
Возврат: 90 мм/с
Скорость заднего упора (ось X): 360 мм/с
Система управления:
Модель ЧПУ: TP10S
Тип управления: 4+1 ось (двойной сервопривод)
Интерфейс: 10-дюймовый сенсорный экран
Функции:
Программирование углов гибки
Автоматический расчет глубины гибки
Сохранение программ (20 программ, по 20 шагов каждая)
Защита от перегрузок
Комплектующие:
Гидравлика и привод:
Гидравлическая система: Bosch Rexroth (Германия)
Масляный насос: Hytek (США)
Цилиндры: Jining Taifeng
Двигатель: Siemens
Электрооборудование:
Основные компоненты: Schneider, Omron
Уплотнительные элементы: NOK (Япония)
Шарико-винтовые пары: ABBA, TBI (Тайвань)
Линейные датчики: HEIDENHAIN (Германия), GIVI (Италия)
Конструкция:
Рама: Цельнометаллическая сварная конструкция
Синхронизация: Торсионная ось и пропорциональные клапаны
Компенсация прогиба: Верхняя плита с механизмом компенсации
Обработка: Крупногабаритная фрезеровка и расточка для точности
