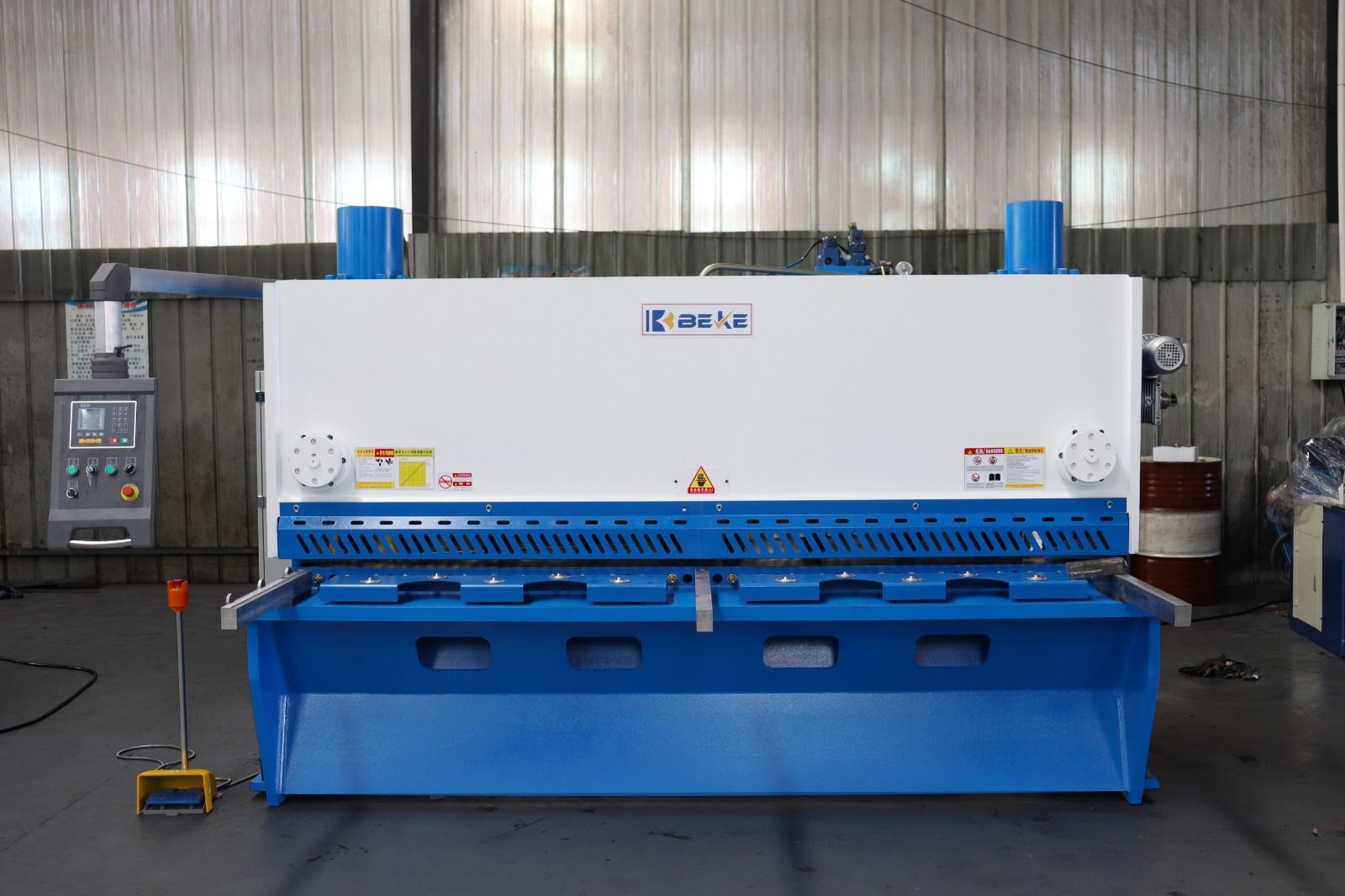

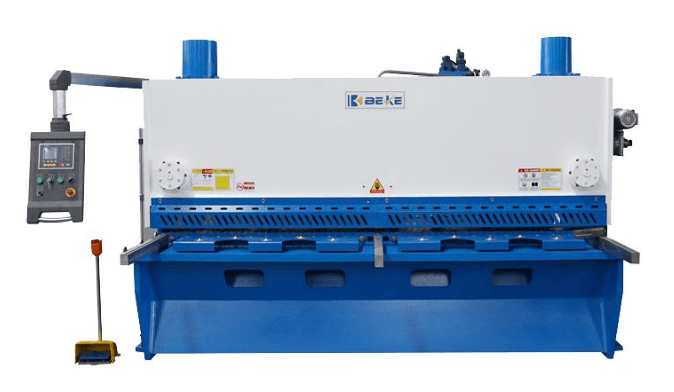

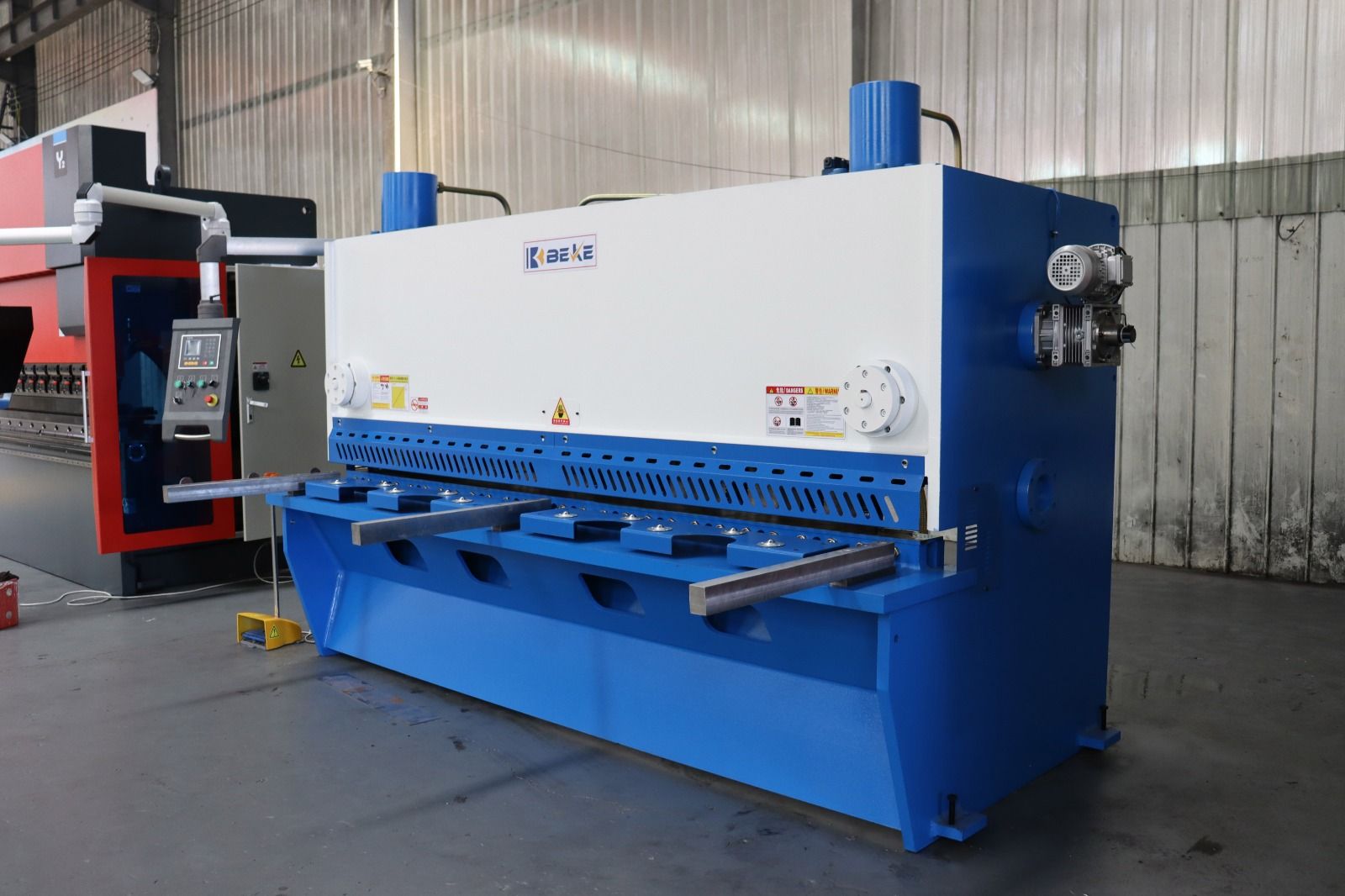

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Максимальная толщина реза: 2 миллиметра.
Длина реза: 3000 миллиметров.
Расстояние между стойками: 3420 миллиметров.
Глубина горловины: 150 миллиметров.
Длина ножа: 3300 миллиметров.
Предел прочности обрабатываемого материала: 450 Н/мм².
Угол резки: регулируется от 0.5 до 1.5 градуса.
Мощность главного двигателя: 7.5 кВт.
Задний упор: Ход упора составляет 600 миллиметров. Скорость перемещения упора: 100 миллиметров в секунду.
Передние поддерживающие рычаги: Количество - 4 штуки. Длина каждого рычага: 800 миллиметров.
Вес станка: 6000 килограмм.
Габаритные размеры станка: Длина 3530 миллиметров, Ширина 1700 миллиметров, Высота 1620 миллиметров.
КОМПЛЕКТАЦИЯ:
Система числового программного управления (ЧПУ): ESTUN E21S.
Главный электродвигатель: SIEMENS.
Гидравлический клапан: Bosch-Rexroth.
Масляный насос: German Rexroth или Allead.
Основные электрические компоненты: Schneider Electric.
Шарико-винтовая передача и линейные направляющие: HIWIN.
СИСТЕМА ЧПУ ESTUN E21S – ОСНОВНЫЕ ФУНКЦИИ
Управление задним упором.
Интеллектуальное позиционирование.
Управление углом резки.
Контроль зазора между ножами.
Функция отвода.
Память на 40 программ, каждая программа содержит до 25 шагов.
Одностороннее позиционирование, функция выхода.
Резервное копирование и восстановление параметров одной кнопкой.
Метрическая система.
РАБОЧИЙ СТОЛ И НОЖИ

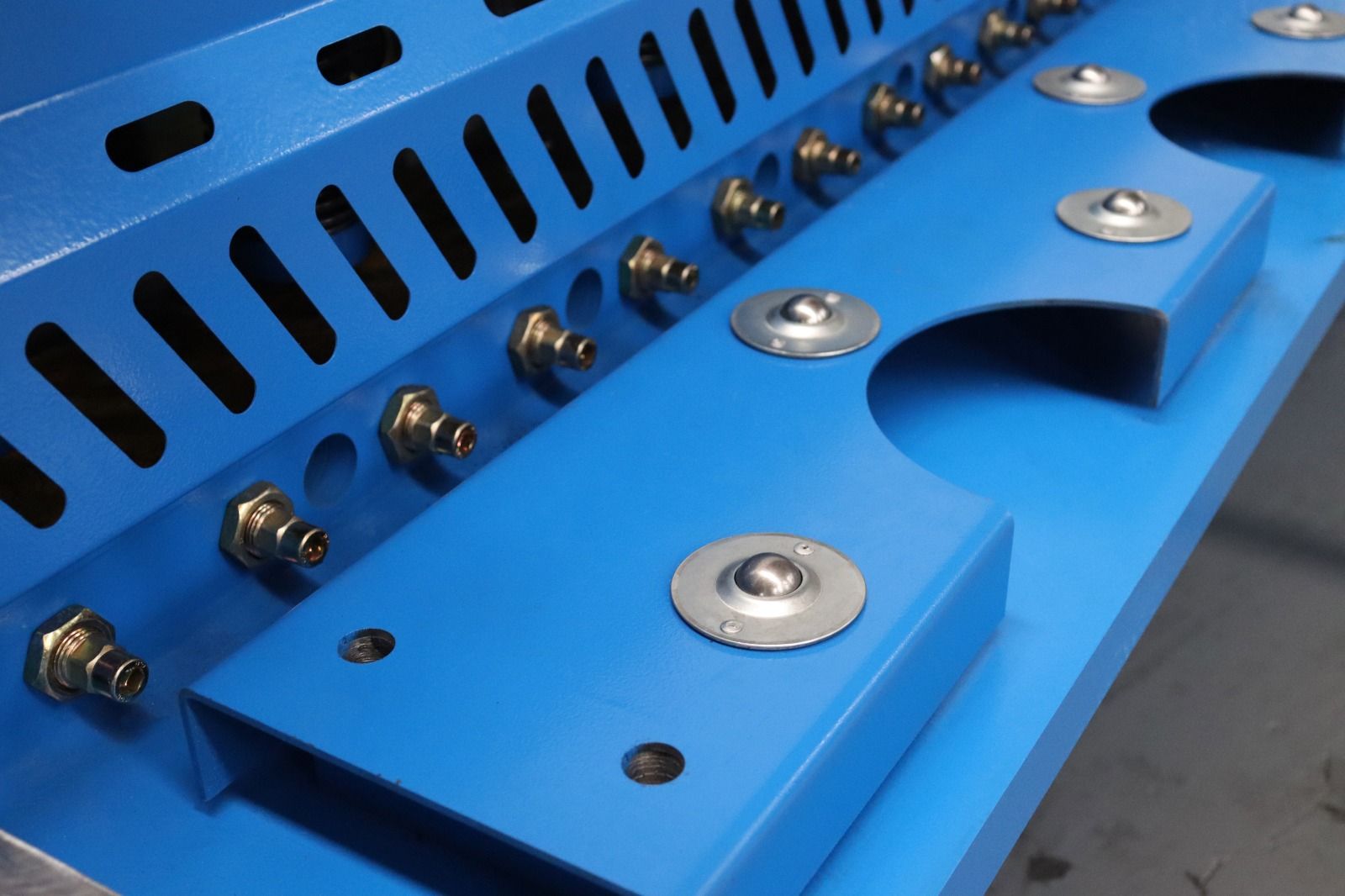

На рабочей поверхности установлен вспомогательный держатель ножа для его микрорегулировки. Для предотвращения царапин на материале на столе установлен подающий ролик-шар.
Станок оснащен прямоугольным ножом с четырьмя режущими кромками, которые можно переворачивать. Зазор между ножами регулируется бесступенчатым механизмом для адаптации к резке листов разной толщины и из разных материалов.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА

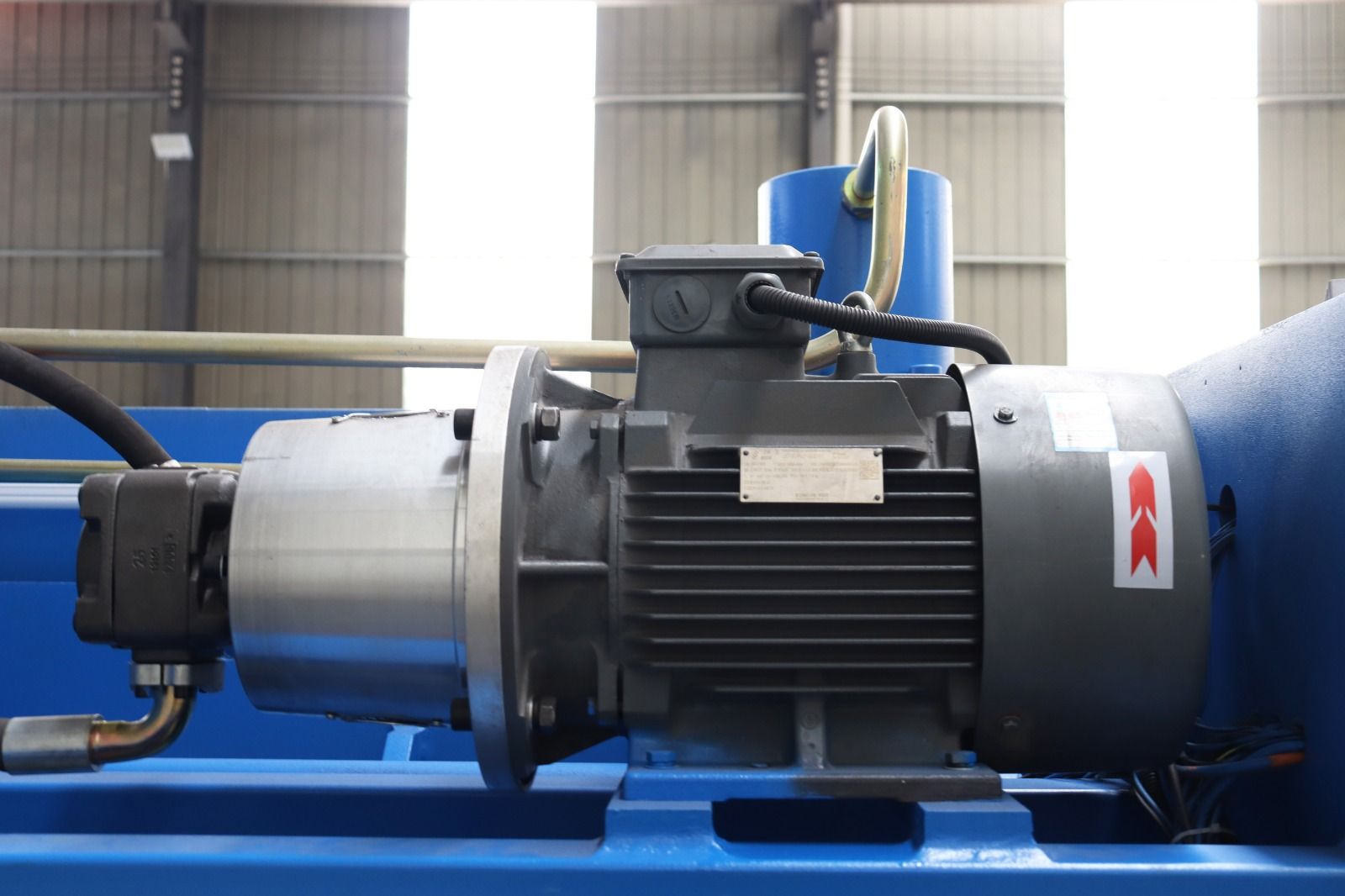

Гидравлическая система расположена в верхней части станка и включает двигатель, масляный насос, клапанный блок, трубопроводы и манометр.
Двигатель представляет собой полностью закрытый трехфазный асинхронный двигатель с самовентиляцией.
Масляный насос марки SUNNY (США) отличается стабильной и надежной работой, длительным сроком службы и низким уровнем шума.
Клапанный блок использует двухходовые картриджные клапаны с пилотным управлением. Основной клапан — тарельчатого типа. Конструкция обладает преимуществами: простота, высокая стойкость к загрязнению, надежность, низкое гидравлическое сопротивление, быстрый отклик, малые ударные нагрузки, гибкое управление, многофункциональность, высокая степень стандартизации, легкость интеграции.
Гидравлические трубопроводы по возможности соединены фланцами для предотвращения утечек.

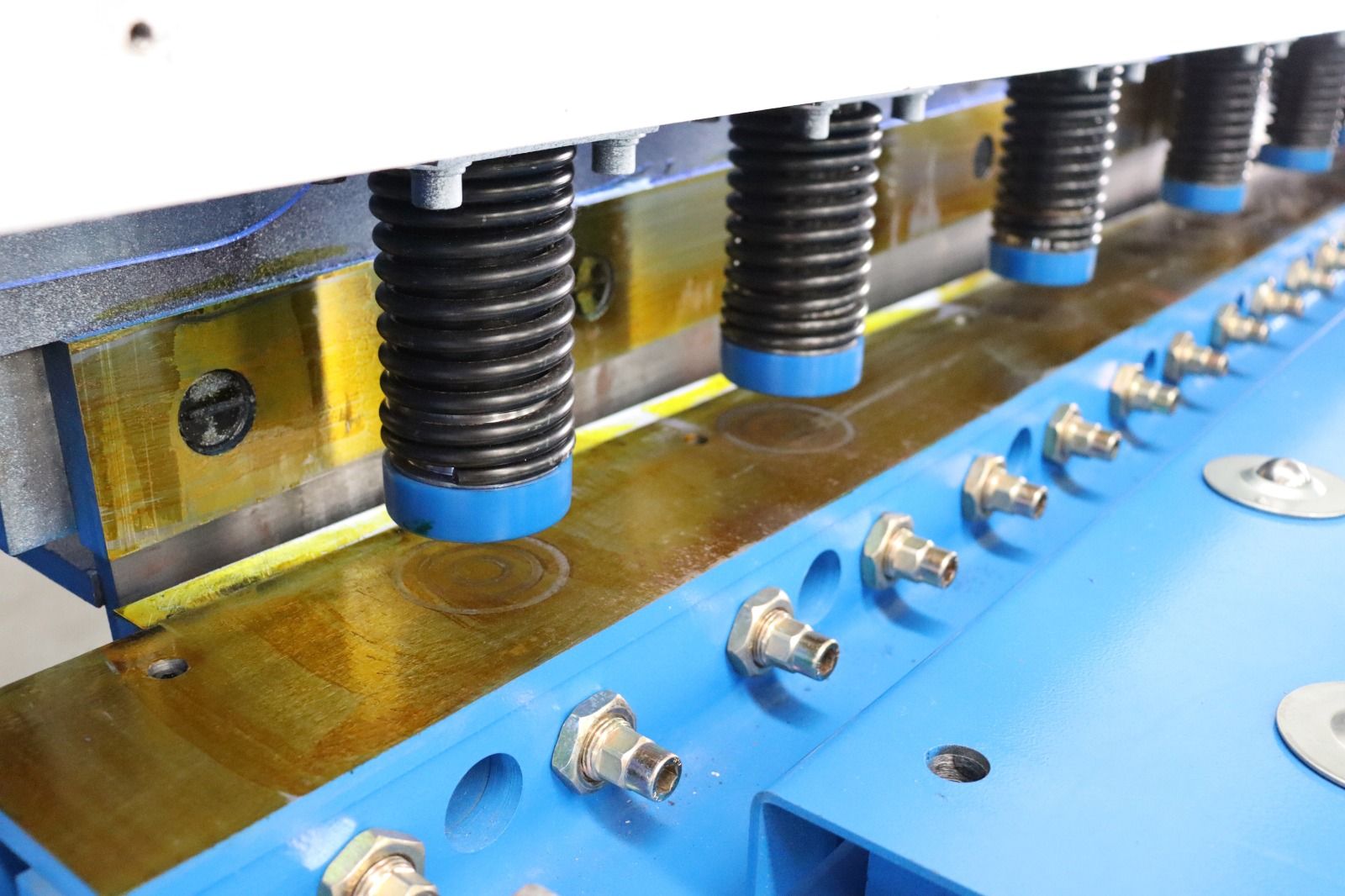

Прижимной механизм установлен на передней опорной плите станины. После подачи масла в прижимной цилиндр прижимная головка опускается, преодолевая усилие пружины, и прижимает лист.
Уплотнительные элементы компании NOK (Япония) обладают высокой герметичностью и длительным сроком службы.
Станок может работать непрерывно под номинальной нагрузкой. Гидравлическая система не имеет утечек, обеспечивает стабильную и точную работу.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ
Компоненты Schneider Electric соответствуют международным стандартам и являются безопасными и надежными.

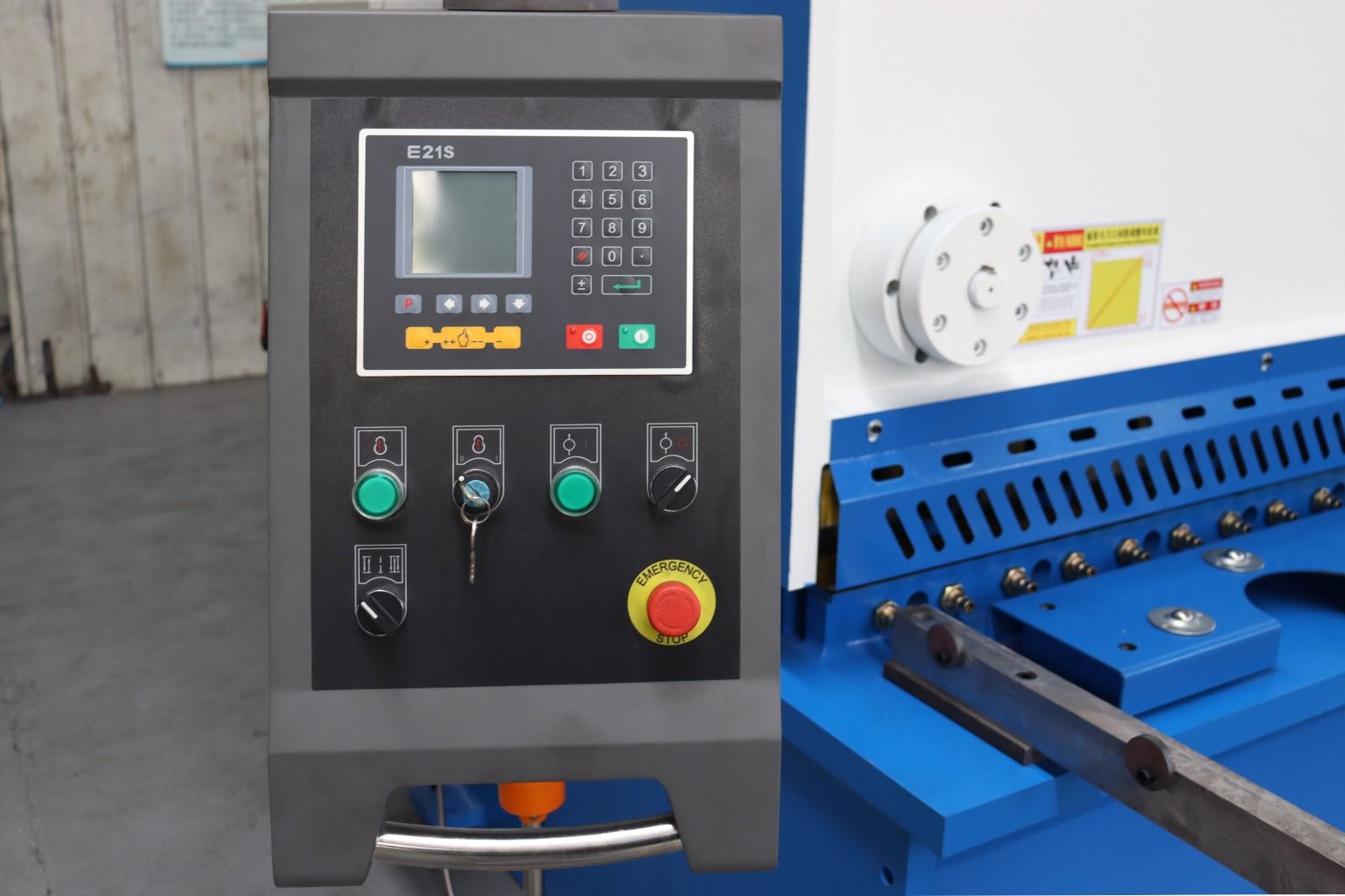

Электрошкаф станка расположен с левой стороны. Все органы управления, за исключением ножной педали, расположены на пульте в передней части станка. Функция каждого элемента управления обозначена символом.
ПЕРЕДНИЙ УПОР И ЗАДНИЙ УПОР
Передний упор размещается на рабочем столе и снабжен измерительной линейкой. Требуемое значение выставляется регулировкой подвижного упора. Передний упор удобен при резке тонких стальных листов.

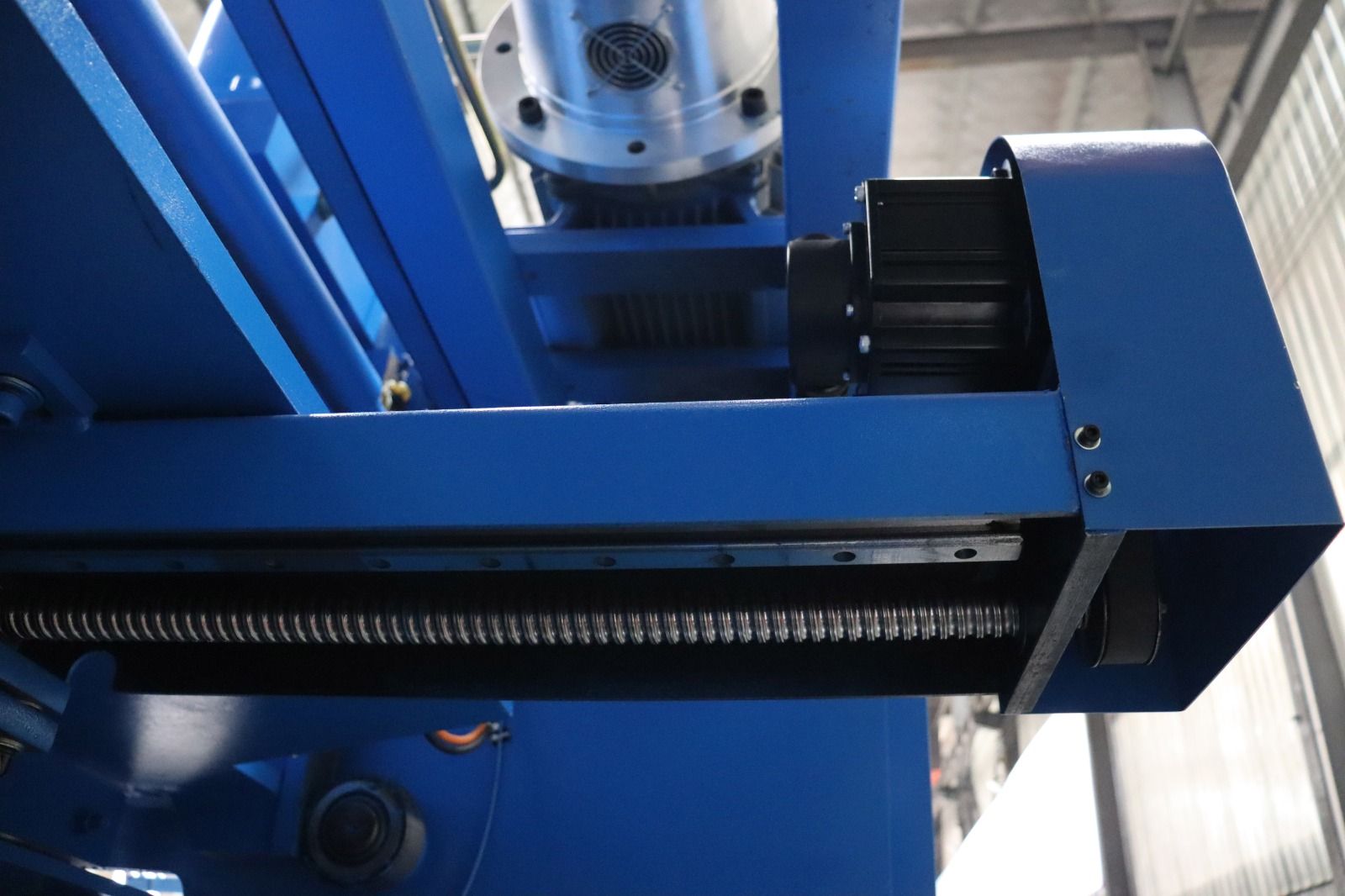

Задний упор установлен на верхнем суппорте и перемещается вместе с ним. Регулировка заднего упора осуществляется серводвигателем через редуктор и шарико-винтовую передачу. Ход упора контролируется системой ЧПУ.
КОМПЛЕКТАЦИЯ
Фундаментные болты: 4 штуки.
Ролики (колеса): 4 штуки.
Масленка: 1 штука.
Комплект уплотнений: 1 комплект.
Комплект передних поддерживающих рычагов: 1 комплект.
Ножная педаль: 1 штука.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ
Требования к электропитанию: Трехфазная четырехпроводная сеть 380В, 50Гц.
Место установки: Должно быть чистым и с низким уровнем запыленности.
Температурный режим: Максимальная температура воздуха не должна превышать +40°C. Минимальная температура не должна опускаться ниже -5°C.
Относительная влажность воздуха: Допустимый диапазон от 55% до 85%.
